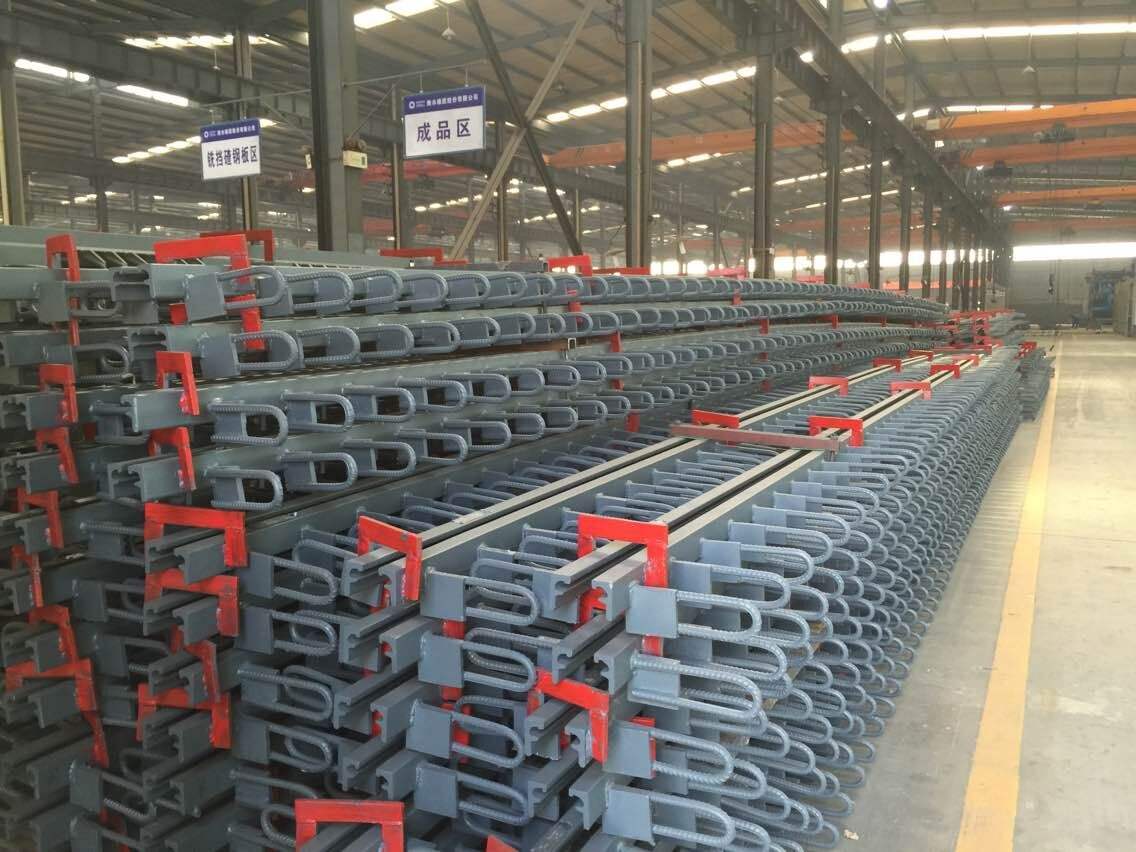

CD80型桥梁伸缩缝 现在广泛使用的几种桥梁伸缩装置的类型:镀锌薄钢板桥梁伸缩装置。在中小跨径的装配式简支梁桥上,当梁的变形量在20—40mm以内时常选用。钢桥梁伸缩装置:它的构造比较复杂,只有在温差较大的地区或跨径较大的桥梁上才采用。钢伸缩缝也宜于在斜桥上使用。橡胶桥梁伸缩装置。它是以橡胶带作为跨缝材料。这种伸缩缝的构造简单,使用方便,效果好。在变形量较大的大跨度桥上,可以采用橡胶和钢板组合的伸缩缝。GQF-MZL型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩装置,适用于伸缩量80mm-1200mm的大中跨度桥梁,备注:产品代号及表示方法:代号表示方法与中华人民共和国交通行业标准表示方法相一致.
以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)桥梁伸缩缝为例GQF为交通行业标准规定的伸缩缝装置代号.
型式代号:-MZL表示模数式、直梁连杆链条型:(C、Z、F、L、)表示异型钢材的形状;数字表示伸缩装置位移量:0-1200mm;NR和CR表示橡胶种类:NR表示天然橡胶、CR表示氯丁橡胶。
板式伸缩缝:由橡胶、钢板或角钢硫化为一体的伸缩装置,适用于伸缩量≤6Omm以下的普通公路桥梁工程。
